Określenie „stożek 40” opisuje przede wszystkim wielkość interfejsu. W wymienionych systemach spotykamy stromy stożek 7:24, jednak o zgodności oprawki z maszyną decydują także kołnierz, zabieraki, sposób zaciągania, długość bazowa i wykonanie wrzeciona.
Jak różnią się rozmiary 30, 40 i 50?
Numer stożka określa jego wielkość. Wszystkie trzy mają tę samą zbieżność 7:24, ale wraz z numerem rosną średnica w płaszczyźnie bazowej oraz długość części stożkowej.
Najczęściej spotykane odmiany
| Odmiana | Typowe zastosowanie | Co ją odróżnia |
|---|---|---|

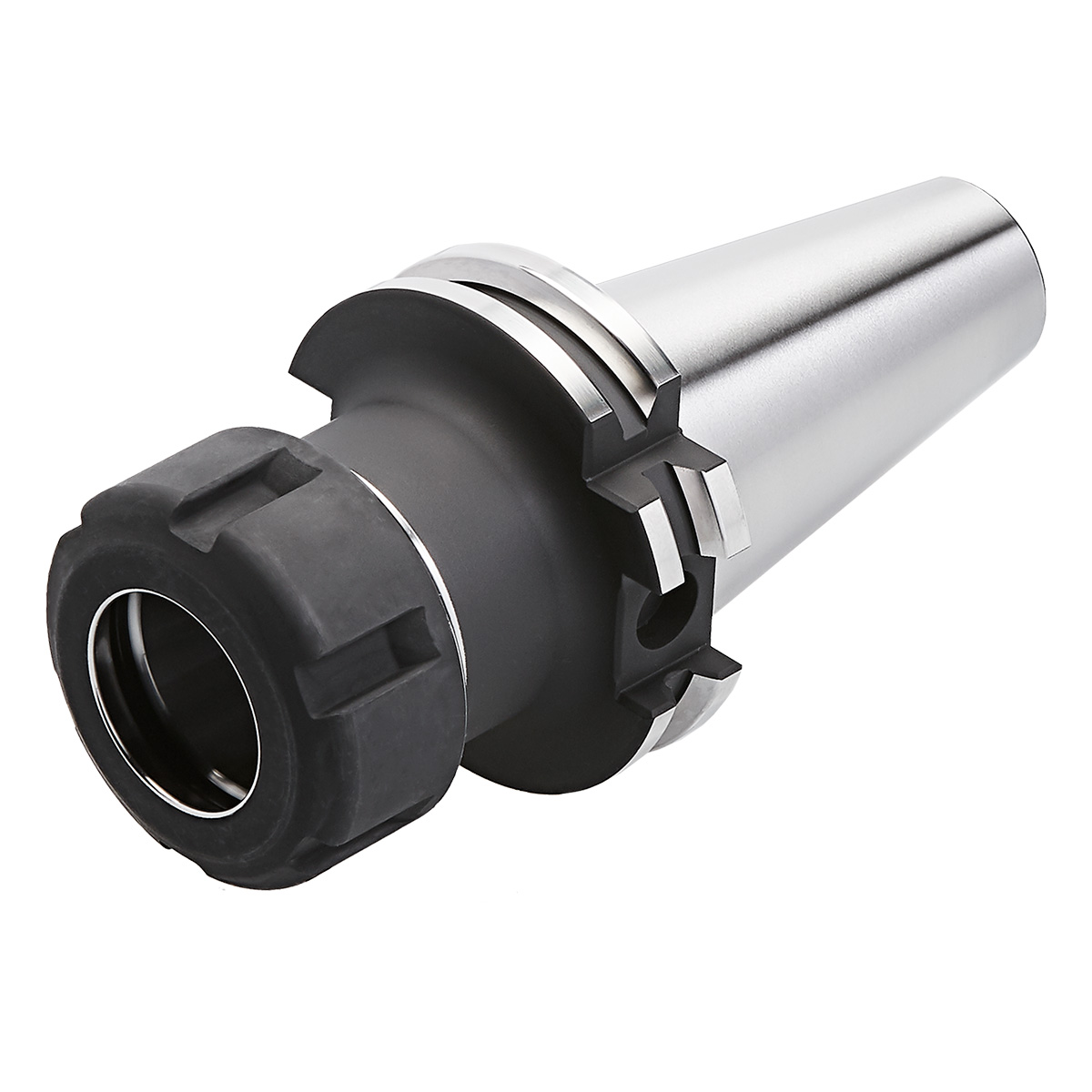

| DIN 69871 / SK40 | Centra obróbcze i frezarki z automatyczną wymianą narzędzi | Kołnierz przystosowany do chwytaka magazynu oraz osobny trzpień zaciągający. Występują odmiany doprowadzania chłodziwa. |

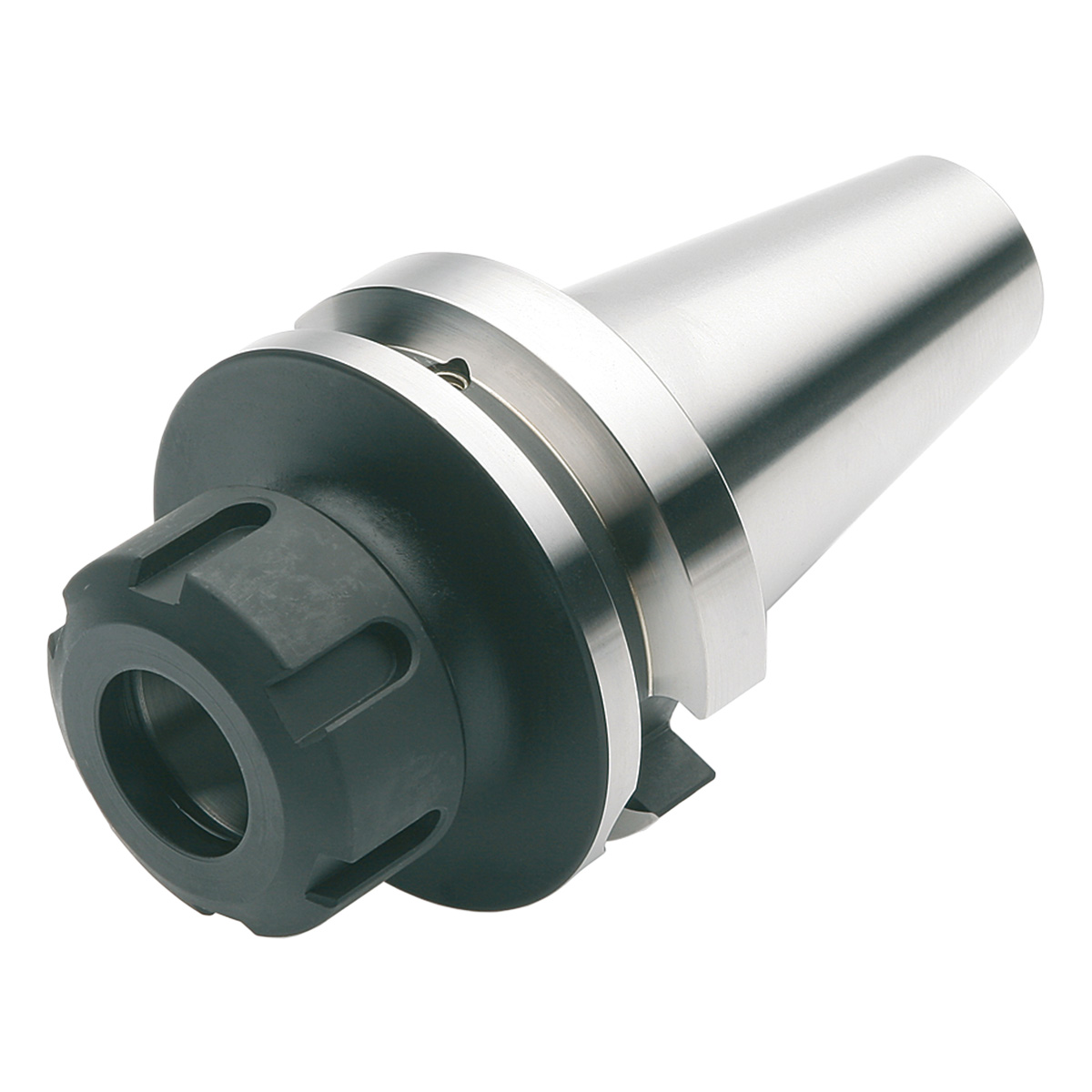

| BT40 / JIS B 6339 | Centra obróbcze, często maszyny producentów azjatyckich | Symetryczny, masywniejszy kołnierz oraz geometria i długość bazowa inne niż w SK40. Wymaga właściwego trzpienia zaciągającego. |

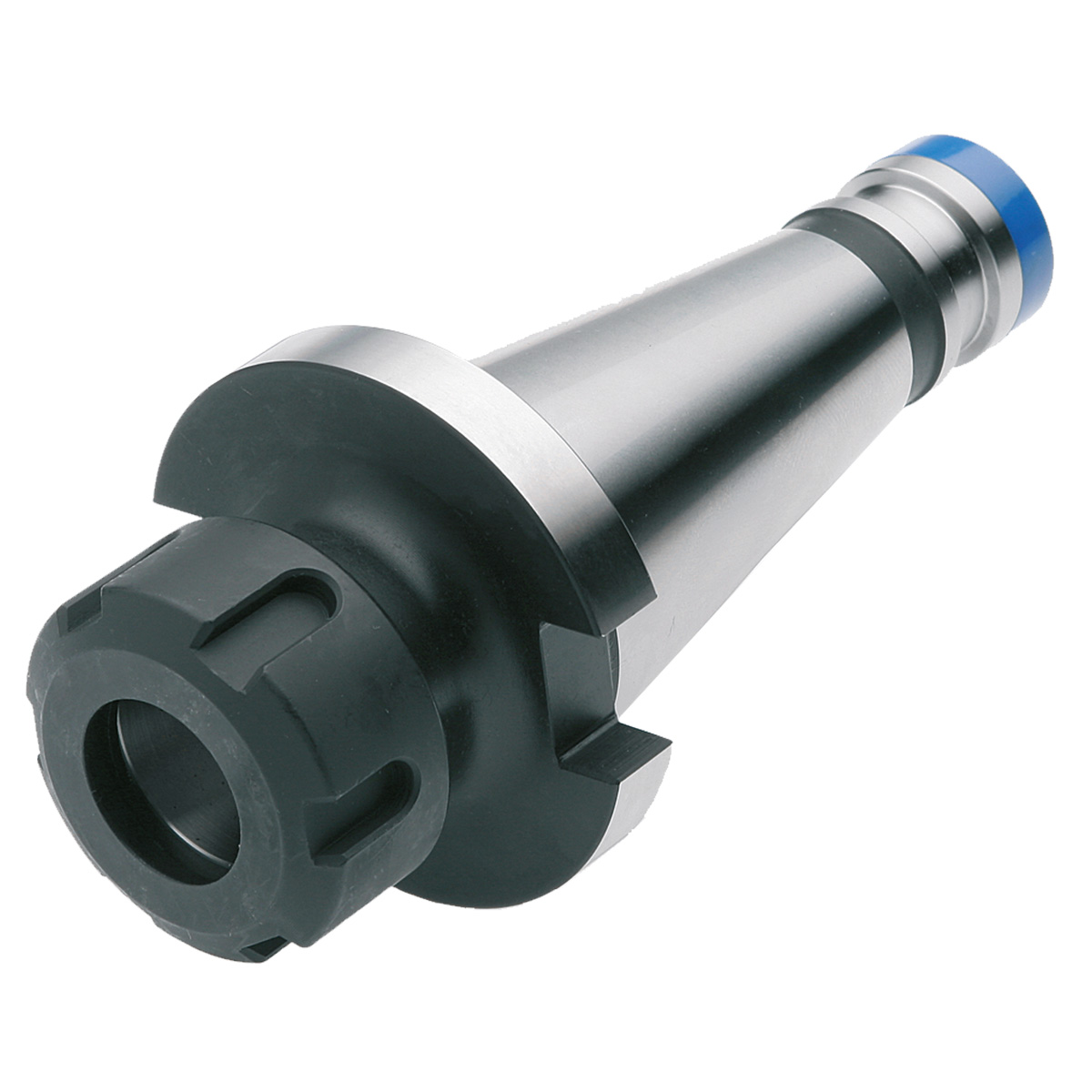

| DIN 2080 / SK40 | Starsze frezarki i obrabiarki z ręczną wymianą narzędzi | Najczęściej mocowanie śrubą lub cięgnem w gwincie wewnętrznym M16. Nie jest typową oprawką do automatycznej wymiany. |
| Dual contact 40 | Obróbka wymagająca większej sztywności i powtarzalności | Jednoczesny kontakt na stożku i czole wrzeciona. Oprawka i wrzeciono muszą należeć do zgodnego systemu. |
Dlaczego SK40 i BT40 nie są zamienne?
Obie oprawki mogą mieć stożek 7:24 w rozmiarze 40, lecz różnią się konstrukcją kołnierza, położeniem zabieraków, długością od linii bazowej oraz trzpieniem zaciągającym. Oprawka może pozornie wejść w gniazdo, ale nie oznacza to prawidłowego zamocowania ani współpracy z magazynem narzędzi.
DIN 2080 — starszy, ale nadal spotykany
DIN 2080 jest powszechny w starszych frezarkach. W rozmiarze 40 zwykle wykorzystuje wewnętrzny gwint M16 i cięgno maszyny. To inny sposób mocowania niż trzpień zaciągający stosowany w oprawkach do automatycznej wymiany, dlatego przed zakupem trzeba obejrzeć nie tylko stożek, lecz także tył oprawki i kołnierz.
Co oznacza dual contact?
W klasycznym układzie 7:24 zasadniczą powierzchnią ustalającą jest stożek. W systemie dual contact oprawka po zaciągnięciu styka się równocześnie ze stożkiem i czołem wrzeciona. Zwiększa to sztywność połączenia i może poprawić stabilność, dokładność oraz jakość powierzchni.
Przykładem jest system BIG-PLUS, dostępny w odmianach wywodzących się m.in. z BT, DIN 69871 i CAT. Sam wygląd „40” nie wystarcza: pełny podwójny kontakt uzyskuje się dopiero przy zgodnej oprawce i zgodnym wrzecionie. Oprawka dual contact użyta w tradycyjnym wrzecionie może pracować jedynie jak oprawka ze zwykłym kontaktem stożkowym — zawsze zgodnie z zaleceniami producenta maszyny i systemu.
Co sprawdzić przed doborem oprawki?
| Sprawdź | Dlaczego to ważne |
|---|---|
| Pełne oznaczenie wrzeciona | „40” nie określa standardu kołnierza ani sposobu zaciągania. |
| Trzpień zaciągający lub gwint cięgna | Niewłaściwy element może nie zostać poprawnie uchwycony przez mechanizm maszyny. |
| Wymiary kołnierza i zabieraków | Decydują o współpracy z wrzecionem oraz automatycznym magazynem. |
| Sposób podawania chłodziwa | Przez wrzeciono, kołnierz lub kanały boczne — zależnie od maszyny i odmiany oprawki. |
| Dual contact czy kontakt klasyczny | Pełne korzyści daje wyłącznie zgodna para wrzeciono–oprawka. |
| Dopuszczalne obroty i wyważenie | Muszą odpowiadać parametrom procesu i wymaganiom obrabiarki. |
Jak rozpoznać właściwy standard?
Najpewniejszym źródłem jest instrukcja obrabiarki lub oznaczenie na wrzecionie i dotychczas używanej oprawce. Do doboru warto przesłać zdjęcie całej oprawki, zbliżenie kołnierza i tylnej części, symbol maszyny oraz oznaczenie trzpienia zaciągającego.
Najczęstsze pytania
Czy SK40 i BT40 są zamienne?
Nie należy ich tak traktować. Wspólny rozmiar stożka nie usuwa różnic kołnierza, długości bazowej, zabieraków i trzpienia zaciągającego.
Czy DIN 2080 można zastosować w centrum obróbczym?
DIN 2080 jest kojarzony przede wszystkim z ręcznym mocowaniem cięgnem. Zgodność musi wynikać z dokumentacji konkretnej obrabiarki, nie z samego rozmiaru 40.
Czy oprawka dual contact działa w zwykłym wrzecionie?
Zależy to od konkretnego systemu. Przykładowo producent BIG-PLUS dopuszcza określone oprawki w konwencjonalnym wrzecionie, ale bez podwójnego kontaktu. Zawsze należy sprawdzić dokumentację producenta.
Źródła techniczne
Opis przygotowano na podstawie norm i materiałów producentów: ISO 7388-1 — stożki 7:24 do automatycznej wymiany, HAIMER — przegląd standardów oprawek oraz BIG DAISHOWA — zasada działania BIG-PLUS.
